Dans les laboratoires d'enseignement des machines électriques, une plateforme fiable de couplage moteur-génératrice est indispensable pour permettre aux étudiants de comprendre intuitivement les principes des moteurs à induction et les caractéristiques de la production d'énergie. Nous présentons ici l'ensemble MR715E, une unité expérimentale composée d'un moteur asynchrone à rotor bobiné couplé à une génératrice à courant continu, conçue spécifiquement pour l'enseignement de l'électrotechnique et les essais de base sur les machines.

1. Présentation du produit

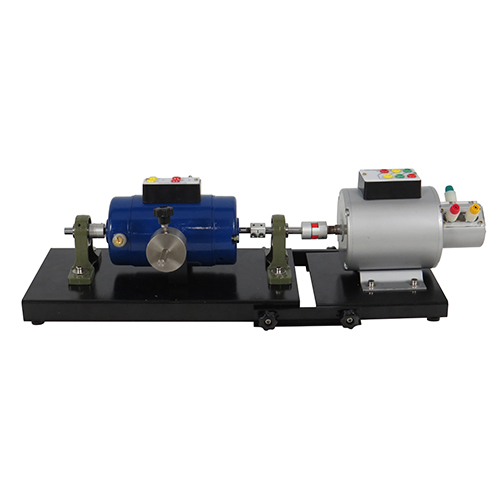

L'ensemble MR715E intègre un moteur asynchrone triphasé à rotor bobiné et une machine à courant continu (tension nominale : 220 V) fonctionnant en couplage. Dans ce mode, le moteur asynchrone et la génératrice tournent à une vitesse synchrone, assurant ainsi un transfert de puissance stable. L'équipement est doté de borniers et de systèmes de couplage standardisés, ce qui simplifie considérablement l'alignement mécanique et le câblage. Sa vitesse nominale est de 1500 tr/min, avec une tolérance de ±10 %. Cette flexibilité en matière de vitesse le rend idéal pour des expériences d'entraînement de faible puissance ne nécessitant pas un contrôle de vitesse extrêmement précis.

2. Caractéristiques principales
- Excellente compatibilité de couplage : la structure à couplage direct forme un ensemble d'entraînement électromécanique complet avec le moteur asynchrone à rotor bobiné.
- Synchronisation de la vitesse : la rotation simultanée à une vitesse identique garantit un fonctionnement coordonné et stable de l'ensemble du système.
- Sortie en courant continu stable : fournit une puissance en courant continu constante, adaptée aux charges à courant continu de faible puissance et aux travaux pratiques en laboratoire.
- Montage simplifié : équipé de systèmes de couplage et de borniers, il réduit le temps nécessaire à la mise en place mécanique et électrique.
- Large tolérance de vitesse : vitesse nominale de 1500 tr/min avec une marge de variation de ±10 %, permettant une adaptation à diverses conditions d'essai dans un contexte pédagogique.

3. Spécifications techniques
- Alimentation : triphasée (cinq fils), 380 V CA, 50 Hz
- Dimensions hors tout : 740 mm × 770 mm × 190 mm
- Poids net : inférieur à 20 kg
Compact et léger, cet équipement de paillasse est facile à déplacer et à installer dans les laboratoires, sans nécessiter de matériel de levage spécifique.

4. Composants et accessoires associés
Les composants principaux comprennent 1 génératrice, 1 moteur asynchrone triphasé à rotor bobiné (à bagues), 1 arbre moteur et 1 socle moteur. Le socle robuste permet d'atténuer les vibrations en cours de fonctionnement.
Des câbles de connexion de sécurité de 4 mm, dotés d'un code couleur, sont fournis pour un câblage rapide et normalisé :
- Câble de sécurité noir (1 m, double extrémité) ×6
- Câble de sécurité bleu (1 m, double extrémité) ×2
- Câble de sécurité vert (1 m, double extrémité) ×2
- Câble de sécurité rouge (1 m, double extrémité) ×2
- Câble de sécurité jaune (1 m, double extrémité) ×2

5. Expériences pédagogiques réalisables
Cette plateforme expérimentale permet de réaliser deux expériences classiques sur les machines électriques à des fins pédagogiques :
1. Expérience sur la production d'énergie
Les étudiants observent l'entraînement d'une génératrice à courant continu par le moteur asynchrone, relèvent les variations de tension et de courant, et assimilent le processus de conversion de l'énergie mécanique en énergie électrique à courant continu.
2. Expérience sur le démarrage
Les apprenants étudient les performances au démarrage du moteur asynchrone à rotor bobiné sous charge, analysent les caractéristiques du courant de démarrage et du couple, et consolident leurs connaissances théoriques sur les moteurs à induction à rotor bobiné.
L'équipement MR715E est conçu pour les laboratoires d'électrotechnique, tant dans l'enseignement professionnel qu'universitaire. Grâce à sa grande stabilité et à ses accessoires complets, il constitue un outil pédagogique pratique pour les cours portant sur les machines électriques.
