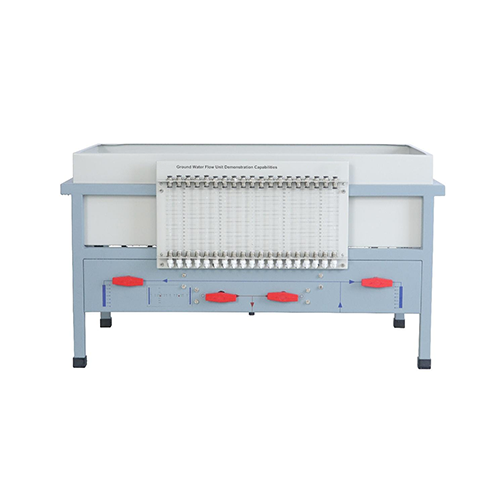

MR3119 Dispositif de démonstration d'écoulement des eaux souterraines - Équipement expérimental en génie des fluides - Matériel didactique - Matériel de formation professionnelle
1. Présentation de l'équipement
1.1 Aperçu
L'osmose est un processus naturel omniprésent, et ses différentes formes sont extrêmement variées. En génie civil, l'infiltration peut parfois faciliter les travaux, mais aussi les compliquer. Par exemple, dans l'industrie minière, les accidents dus à l'infiltration sont fréquents. Il est donc essentiel de bien comprendre les principes fondamentaux de l'infiltration afin de mieux la maîtriser. Cette compréhension nécessite un équipement de démonstration expérimental professionnel permettant aux utilisateurs d'appréhender les différentes formes d'infiltration et de simuler leurs avantages et inconvénients en génie civil.
Le dispositif de démonstration d'écoulement des eaux souterraines MR3119 permet d'étudier la perméabilité dans diverses conditions d'ingénierie. Il est composé de plusieurs modules expérimentaux, offrant aux utilisateurs la possibilité de concevoir librement des expériences et d'explorer les propriétés de perméabilité dans différentes conditions de fonctionnement. 1.2 Caractéristiques
(1) La structure du dispositif expérimental utilise des matériaux plus robustes et plus résistants à la corrosion, garantissant ainsi sa solidité et sa durabilité.
(2) L'équipement expérimental adopte une conception modulaire. Cette conception facilite la compréhension des principes et des méthodes expérimentales.
(3) L'équipement expérimental propose divers modules permettant de réaliser une plus grande variété d'expériences.
2. Paramètres techniques
Dimensions : 1090 mm × 670 mm × 670 mm
Poids : 72 kg
Conditions de fonctionnement : température ambiante de -10 °C à +40 °C Humidité relative < 85 % (25 °C)
3. Liste des composants et description détaillée
3.1 Partie principale
N° Nom
1 Récipients et supports expérimentaux
2 Colonne de mesure à tubes multiples
3 Vanne à bille
4 Raccord pour tuyau d'égout
5 Raccord pour tuyau d'eau
3.2 Liste des équipements
N° Nom Qté
Composant 1 Colonne de mesure à tubes multiples 1
Composant 2 Petit module expérimental circulaire transparent 1
Composant 3 Grand module expérimental circulaire transparent 1
Composant 4 Module expérimental carré noir 1
Composant 5 Module expérimental de charge 1
Composant 6 Gobelet doseur 1
Composant 7 Pelle à sable 1
Composant 8 Chronomètre 1
3.3 Accessoires
N° Nom Qté
1 Grand module expérimental circulaire transparent 1
2 Petit module expérimental circulaire transparent 1
3 Module expérimental carré noir 1
4 Module expérimental de charge 1
5 Pelle à sable 1
6 Gobelet doseur 1
7 Chronomètre 1
8 Collier de serrage 2
4. Liste des expériences
Expérience 1 Hydraulique Expérience de gradient pour mesurer l'écoulement des eaux souterraines
Expérience 2 : Mesure du débit de drainage d'un puits unique dans une nappe libre
Expérience 3 : Mesure du débit de drainage de deux puits dans une nappe libre
Expérience 4 : Simulation de l'utilisation de puits pour réaliser des expériences de drainage sur des chantiers de construction
Expérience 5 : Mesure des données d'un puits unique dans des nappes captives
Expérience 6 : Simulation de l'utilisation de puits pour réaliser des expériences de drainage en milieu lacustre
