Coffret pédagogique intégrant Siemens S7-300 et Siemens KTP700 (7 pouces), avec application de régulation de pression PID — Équipement de formation technique et professionnelle pour établissements scolaires, simulateur et banc d'apprentissage automatisé.

Coffret MR536E intégrant Siemens S7-300, IHM Siemens KTP700 (7 pouces) et application de régulation de pression PID — Équipement pédagogique pour écoles et centres de formation technique et professionnelle — Simulateur et banc de formation automatisé
1. Présentation du produit
1.1 Description du produit

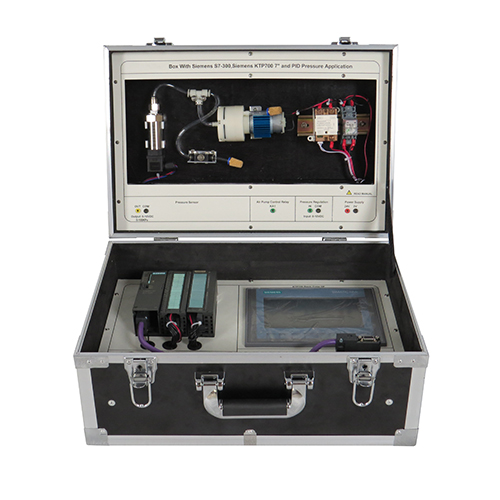

Il s'agit d'un système d'enseignement et de formation basé sur le Siemens S7-300, intégré dans une mallette compacte. Son cœur se compose d'une unité centrale (CPU) 312C, d'un automate programmable (PLC) et d'une interface homme-machine (IHM) KTP700 Basic. Le système pilote une micro-pompe à vide/pression double fonction de 24 V pour générer des variations de pression atmosphérique, lesquelles sont surveillées en temps réel par un capteur de pression d'une plage de 0 à 100 kPa. L'acquisition de données de haute précision et le contrôle des sorties sont assurés par un module 334. Dans un environnement calme et sécurisé, les étudiants peuvent observer la réponse dynamique de la pression sur l'IHM, approfondissant ainsi leur compréhension des principes de la régulation PID et acquérant des compétences pratiques en automatisation industrielle.
1.2 Caractéristiques du produit
Il s'agit d'un coffret de formation « tout-en-un » intégrant un automate Siemens S7-312C et une IHM Siemens KTP700 Basic DP. Le système génère des variations de pression atmosphérique à l'aide d'une micro-pompe à vide et utilise la fonction PID intégrée pour surveiller et réguler la pression en temps réel. Le système présente un haut degré d'intégration, avec un câblage clair et un réglage intuitif des paramètres. Cela permet aux étudiants d'effectuer des opérations de débogage pratiques dans un environnement sécurisé, d'observer clairement les réponses de la pression et de maîtriser les principes fondamentaux ainsi que les compétences pratiques de la régulation PID.
2. Spécifications techniques
2.1 Paramètres techniques de base
Alimentation électrique    Monophasée 3 fils, 220 V
50 Hz
Environnement de travail (recommandé)    Température : 0 °C à 60 °C
Altitude : -1000 m à 2000 m
2.2 Paramètres de l'équipement
Dimensions    477 mm * 315 mm * 260 mm
Poids    < 15 kg
3. Présentation du produit
3.1 Vue d'ensemble du produit
N°    Désignation    Qté
1    Coffret / Boîtier    1
2    Partie alimentation et contrôle    1
3    Partie exécution (actionneurs/capteurs)    1
3.2 Section des modules du produit
N°    Désignation    Qté
1    CPU Siemens 312C    1
2    Module analogique Siemens    1
3    Siemens KTP700 Basic DP IHM    1
4    Micro-pompe à vide 24 V CC, dissipateur thermique en aluminium, support (sans câblage)    1
5    Relais intermédiaire    1
3.3 Accessoires du produit
N°    Désignation    Qté
1    Câble d'alimentation à trois conducteurs (3 x 0,75 mm²) (1,5 m)    1
2    Câble de sécurité électrique 2 mm    10
3    Câble de sécurité électrique 2 mm    10
4    Câble de sécurité électrique 2 mm    5
5    Câble de sécurité électrique 2 mm    5
6    Câble de sécurité électrique 2 mm    5
7    Automate Siemens 300    2
8    Câble de téléchargement Siemens MPI    1
9    Fusible    5
10    USB    1
4. Liste des expériences pédagogiques
(1) Régulation PID de la pression
