Formateur en automatisation industrielle avec système PLC, équipement de laboratoire d'électrotechnique, matériel pédagogique, équipement de formation professionnelle

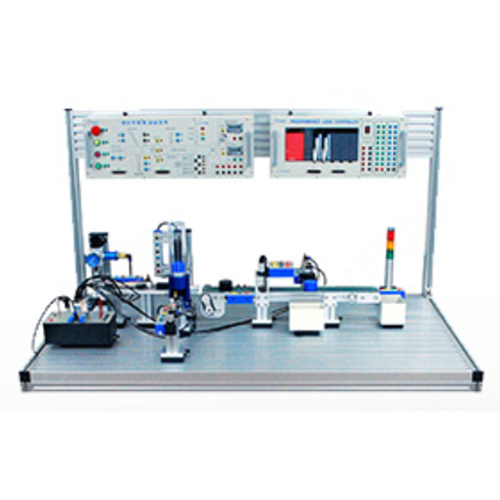

MR251114ES01 Banc d'apprentissage en automatisation industrielle avec automate programmable (PLC) - Équipement de laboratoire d'électrotechnique - Matériel pédagogique - Matériel de formation professionnelle
Caractéristiques :
Exercices pratiques d'automatisation industrielle : transfert, fabrication, test, tri et entreposage
Dispositif de serrage rapide sur chaque composant pour un montage et un démontage faciles
Contrôle de la vitesse du convoyeur
Module relais et module de comptage horaire
Contenu expérimental :
Exercices de câblage sur le panneau de commande et le panneau de contrôle PLC
Compréhension du processus d'automatisation : transfert, fabrication, test, tri et entreposage
Exercices d'installation du système à l'aide des modules et des composants
Exercices de contrôle de la vitesse du convoyeur
Exercices de programmation PLC
Processus d'alimentation :
Composition : Cylindre d'alimentation, tube d'alimentation, capteur à fibre optique, détecteur de proximité et bloc d'alimentation
Capteur à fibre optique : Détection de la présence ou de l'absence de pièces dans le tube d'alimentation
Détecteur de proximité : Détection avant/arrière (monté sur le cylindre)
Pièces : Plastique et aluminium
Processus de perçage :
Composition : Cylindre de perçage, moteur de perçage et détecteur de proximité Interrupteur
Détecteur de proximité : Détection avant/arrière (monté sur le cylindre)
Moteur de perçage : 24 V CC
Processus de transfert :
Composition : Cylindre de transfert, détecteur de proximité, bloc d’alimentation, bande transporteuse et moteur d’entraînement du convoyeur
Détecteur de proximité : Détection avant/arrière (monté sur le cylindre)
Moteur d’entraînement du convoyeur : 24 V CC
Processus d’inspection :
Capteur de proximité inductif (18 mm)
Distance de détection : Min. 8 mm (détection de matériaux métalliques)
Capteur de proximité capacitif (18 mm)
Distance de détection : Min. 8 mm (détection de matériaux métalliques et non métalliques)
Capteur optique (18 mm)
Distance de détection : Min. 100 mm (détection de couleur)
Processus d’extraction et d’entreposage :
Composition : Cylindre d’extraction, détecteur de proximité, bloc d’extraction et caisses de transport (conformes et non conformes)
Détecteur de proximité : Détection avant/arrière (monté sur le cylindre)
Spécifications techniques :
Table de travail (avec rack pour panneau de commande)

Matériau : Profilé en aluminium Largeur : 150-160 mm
Entraxe des fentes : 25 mm
Dimensions
Table de travail : 600 (L) x 1090 (P) x 25 (H) mm - 610 (L) x 1100 (P) x 30 (H) mm
Bâti vertical : 1300 (L) x 1100 (P) x 750 (H) mm - 1320 (L) x 1120 (P) x 770 (H) mm
Unité d'alimentation en matériaux
Magasin circulaire : 40 Ø
Pièces factices : 8
Vérin double effet : Ø 16-100 mm
Interrupteur à lames souples : 2
Capteur optique : 1
Unité de fabrication
Vérin double effet : Ø 16-100 mm
Vérin à double tige (anti-rotation)
Perceuse électrique pour la fabrication
Unité de transfert et de chargement
Vérin double effet : Ø 16-100 mm
Convoyeur Système : 60 (L) x 530 (P) x 120 (H) mm - 65 (L) x 535 (P) x 125 (H) mm
Moteur à engrenages : CC 24 V, vitesse de 1 à 15 m/min
Encodeur : Génération d'impulsions
Boîte de transport de matériaux : 90 (P) x 110 (L) x 60 (H) mm - 95 (P) x 115 (L) x 65 (H) mm
Unité de test et de classification
Capteur de détection de matériaux
Capteur capacitif (standard)
Capteur inductif (option)
Capteur optique (option)
Vérin double effet : Ø 16-100 mm
Unité de chargement de matériaux : 110 (L) x 90 (P) x 60 (H) mm - 115 (L) x 95 (P) x 65 (H) mm
Panneau de commande
Voyant LED d'état (capteur et actionneur)
Indicateur de vérin LED : 8 unités
LED témoins moteur : 2 unités
LED témoins de capteur : 3 unités
Interrupteurs : 4 unités (marche, arrêt, réinitialisation, arrêt d'urgence)
Connecteur automate programmable 25 broches : 1 unité
Bornes d'alimentation : + (5 unités), - (5 unités)
Dimensions : 295 (L) x 340 (P) x 100 (H) mm - 300 (L) x 345 (P) x 105 (H) mm
Unité de contrôle de la vitesse du moteur
Vitomètre (m/min)
Connecteur moteur : borne 4 mm
Borne codeur
Module compteur
Plage de réglage : 1 à 9999
Compteur préréglé
Incrémentiel
Fonction de réinitialisation (MANUEL/AUTO)
Unité de contrôle automate programmable
Automate programmable : GM6 (16 entrées et 16 sorties)
Alimentation : 24 V CC 5 A
Connecteurs d'alimentation : + (4 unités) et - (4 unités)
Connecteurs d'E/S 4 mm : 18 unités
Dimensions : 295 (L) × 340 (P) × 100 (H) mm – 300 (L) × 345 (P) × 105 (H) mm
